E8800F
Analizator widma 5G NR do 43 GHz
Zakres 9 kHz–43 GHz, demodulacja 5G NR w FR1 i FR2, pomiar do 64 wiązek (PCI, Beam ID, SS-RSRP, SS-SINR, EVM), RTSA do 110 MHz i dynamika >100 dB.
Rozwiązanie · stacje bazowe i pokrycie
Pomiary 5G
Uruchomienie i akceptacja stacji bazowej, pomiary pola elektromagnetycznego wokół niej oraz drive-testy pokrycia — trzy różne zadania, jeden dostawca. Od demodulacji 5G NR w FR1 i FR2, przez VSWR i DTF systemu antenowego, po selektywny pomiar EMF zgodny z ICNIRP 2020.
Realia pomiarowe
Jedna stacja, trzy różne pomiary
5G rozciągnęło pasmo pracy od pojedynczych megaherców po zakres milimetrowy FR2. Analizator, który zatrzymuje się na 6 GHz, nie zobaczy pasm mmWave; analizator laboratoryjny nie wejdzie na maszt. Do tego demodulacja 5G NR z pomiarem wiązek to zupełnie inna funkcja niż pomiar VSWR fidera czy ocena pola elektromagnetycznego.
Przy uruchomieniu stacji technik weryfikuje system antenowy — dopasowanie, tłumienie, odległość do usterki — a potem demoduluje sygnał, sprawdzając identyfikatory komórki i jakość wiązek. Osobnym, obowiązkowym krokiem jest pomiar natężenia pola elektromagnetycznego w otoczeniu instalacji, prowadzony metodą selektywną i odnoszony do norm środowiskowych.
Zamiast trzech przyrządów od trzech dostawców i trzech szkoleń, dobierasz spójny zestaw polowy Deviser — z jawną wyceną, obsługą bez certyfikacyjnych egzaminów i wsparciem po polsku.
Scenariusz 01 · instalacja i akceptacja
Instalacja i akceptacja stacji bazowej
Uruchomienie nadajnika: weryfikacja systemu antenowego (VSWR, return loss, DTF), a następnie demodulacja 5G NR z pomiarem mocy kanału, ACLR i jakości wiązek w FR1 oraz FR2.

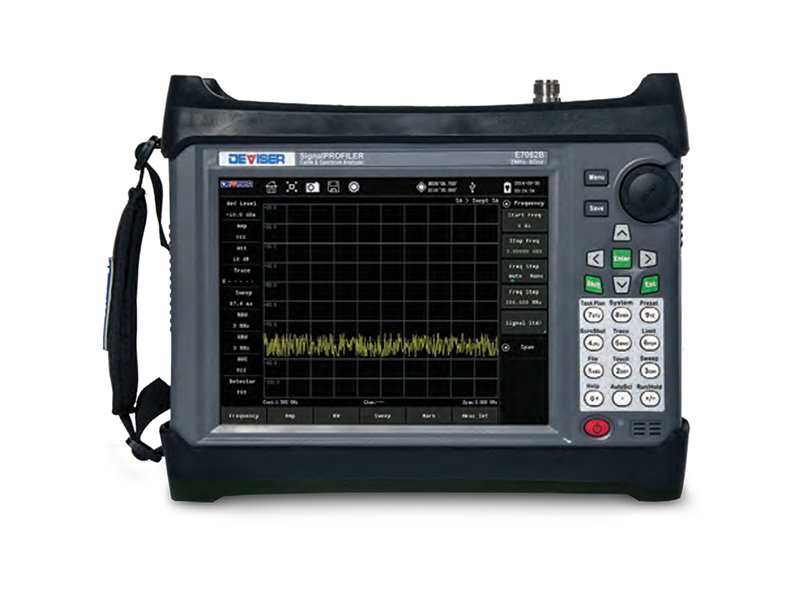

E7042B
Analizator anten, kabli i widma
Kabel i antena, widmo oraz inspekcja światłowodu w jednym: return loss 0–60 dB, VSWR do 65:1, DTF do 1524 m i wykrywanie sygnałów od −152 dBm.

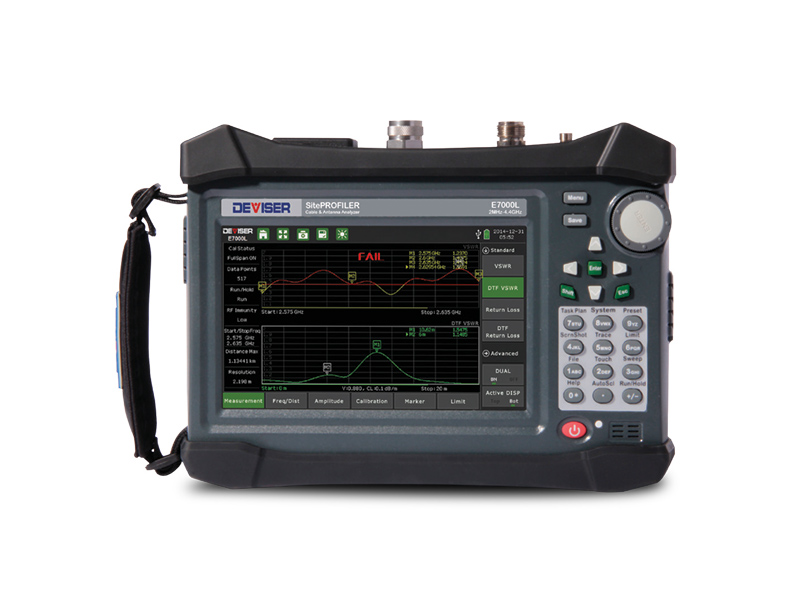

E7000L
Analizator kabli i anten Site PROFILER
2 MHz–4,4 GHz, ponad 100 typów kabli w bazie, DTF do 1500 m i dwa pomiary jednocześnie na ekranie — szybka weryfikacja fiderów i systemu antenowego.
E8600N
Przenośny analizator widma i sygnałów
9 kHz–6 GHz, analiza w czasie rzeczywistym w paśmie 100 MHz, pomiary mocy kanału, ACLR i natężenia pola — lekki (2,5 kg) do pracy na maszcie.
Scenariusz 02 · pomiary EMF
Pomiary EMF wokół stacji
Ocena natężenia pola elektromagnetycznego w otoczeniu instalacji — pomiary środowiskowe odnoszone do normy ICNIRP 2020 i przepisów krajowych. Selektywny pomiar kodowy rozdziela udział 5G, 4G i 3G, a miernik szerokopasmowy podaje wartość sumaryczną.
EM560B
Selektywny analizator EMF
9 kHz–9 GHz, kodowe pomiary EMF dla 5G NR, 4G LTE i 3G UMTS, zgodność z ICNIRP 2020, wbudowany kalibrator pola EM20 oraz tryb Scene Recorder z mapowaniem GIS.

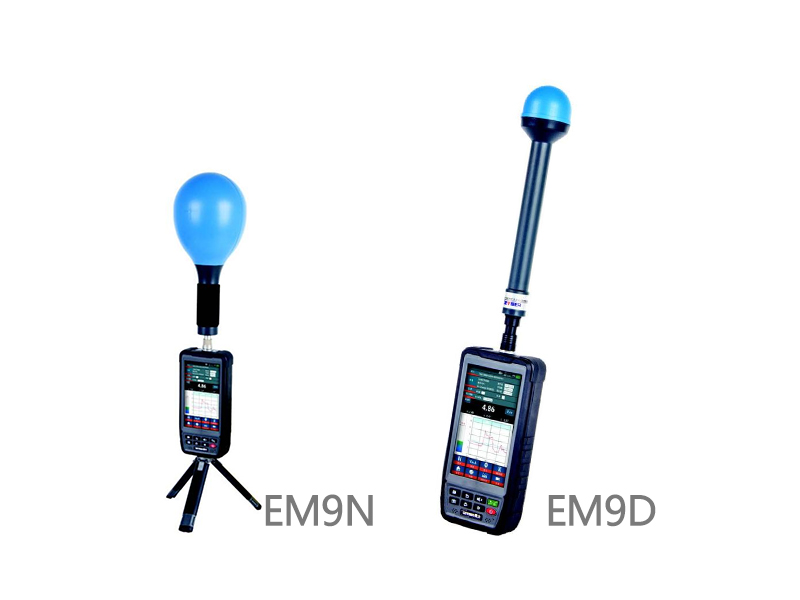

EM9N
Szerokopasmowy miernik pola EM
Zakres do 40 GHz zależnie od sondy, pomiar 0,001–999 V/m, wbudowany GNSS, kamera HD i geotagowanie logów — do sumarycznej oceny pola i raportów środowiskowych.
E8600N
Pomiar natężenia pola
Funkcja field strength z anteną pomiarową uzupełnia ocenę EMF o widok widmowy źródeł w otoczeniu stacji, gdy trzeba zidentyfikować dominujący nadajnik.
Scenariusz 03 · drive-testy i pokrycie
Drive-testy i optymalizacja pokrycia
Weryfikacja zasięgu i jakości sygnału w terenie: mapowanie poziomów, ocena widma przed budową nowej stacji i wykrywanie miejsc słabego pokrycia. Analiza w czasie rzeczywistym łapie krótkie, sporadyczne zdarzenia, które umykają zwykłemu zamiataniu.
E8600N
Mapowanie i Netclean Outdoor
Tryb mapowania terenu przed budową stacji, Digital Persistence Spectrum i namierzanie kierunku z GPS i kompasem — ocena pokrycia i tła przed uruchomieniem.
E8800F
Ocena jakości wiązek 5G
Pomiar SS-RSRP i SS-SINR dla poszczególnych wiązek oraz szybkie zamiatanie 30 GHz/s pozwalają ocenić realną jakość pokrycia FR1/FR2 w konkretnych lokalizacjach.
E7042B
Coverage mapping z GPS
Modułowe opcje mapowania pokrycia i analizy interferencji dokładane w locie — jeden przyrząd łączy weryfikację instalacji z terenowym pomiarem zasięgu.
Dlaczego Deviser
Sprzęt polowy do 43 GHz, bez barier wejścia
- Najszerszy zakres w portfolio — do 43 GHz — pełna demodulacja 5G NR w FR1 i FR2 z pomiarem do 64 wiązek; jeden analizator obejmuje pasma, które inaczej wymagałyby dwóch urządzeń.
- Kombo widmo + anteny i kable w jednym — weryfikacja systemu antenowego i analiza sygnału bez przekładania kabli między przyrządami, z inspekcją światłowodu w komplecie.
- EMF zgodny z ICNIRP 2020 — selektywne pomiary kodowe 5G/4G/3G z wbudowanym kalibratorem pola do rzetelnych pomiarów środowiskowych i raportów.
- Analiza w czasie rzeczywistym — RTSA w paśmie do 110 MHz i 100% POI poniżej 5 µs wychwytują krótkie, sporadyczne zdarzenia podczas drive-testów.
- Obsługa bez certyfikacyjnych szkoleń — technik mierzy pierwszego dnia; nie trzeba zdawać egzaminu, żeby wykonać sweep linii czy pomiar wiązki.
- Jawna wycena i polskie wsparcie — cena i doradztwo zamiast formularza i tygodni oczekiwania, z zapleczem serwisowym w kraju.
Skompletujmy Twój zestaw 5G
Powiedz nam, czy uruchamiasz stacje, mierzysz EMF, czy jeździsz w teren — dobierzemy analizator, sondy i akcesoria pod konkretne zadanie i pasmo.
